바이오산업단지 신축 클린룸 도어인터락시스템 공사



세종시 바이오클러스터 단지에 새로 신축한

의료.제약 원료공장의 클린룸 판넬도어 신축현장에

도어인터락시스템 (Door Interlock system)

2개도어 연동 3곳을 설치하였습니다.

대표사진 삭제

우레탄판넬도어, 판넬제작업체에서 도어락명판(LED표시등) ,전기도아락 상하 타공, 비상스위치 구멍 타공을 한뒤에 16MM 파이프를 매립하여 천장 콘트롤박스(하이박스 300X200X150MM)까지 배관을 뽑아놨습니다.



대표사진 삭제

비상스위치와 도어락명판 구멍 판넬업체에서 사전 타공, 도어클로저 선장착 (차압으로 인하여 문이 잘안닫힐때 도어클로저가 있으면 확실하게 닫혀 인터띿스템이 정상적으로 잘 작동됨

대표사진 삭제

전기도아락 볼트가 아래로 내려올때 움직이는 도어 상단 철판 문감지센서설치시 구멍안으로 들어가 문이 잠김, 구멍만 타공하였으며 아직 철판감지센서 설치가 안되었음 , 건축.판넬제작업체에서 사전 타공준비

대표사진 삭제

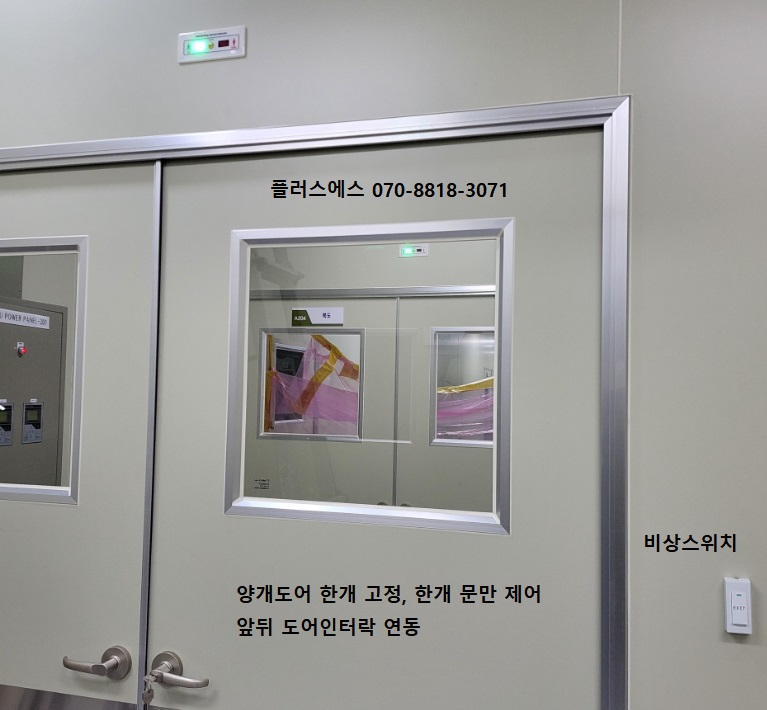

도어인터록시스템 LED명판 (표시등)과 비상스위치, 양개문중 한개문은 고정하고 한개문만 인터락 제어, 내부 콘틀롤판넬 차단기에 인터락220V 전기선 연결 (전기공사업체 담당)





대표사진 삭제

전기업체에서 사전에 배관.배선



대표사진 삭제

도어인터락 12V 매립형 사양, 발주처 사전 타공 (판넬제작업체 업무)



대표사진 삭제

사진 설명을 입력하세요.



제약회사, 식품공장(햇섭인증 HACCP), 반도체,자동차,전자부품, 병원 중환자실,응급실 자동문, 방화문, 클린룸

조립판넬문에 도어인터락시스템 (Door Inter-lock system)을 설치시 전기공사, 판넬시공업체,인터락시스템

공사업체 등의 업무분장이 필요하며 이에대한 도면과 업무범위를 소개 합니다.

​

표시등(디스플레이,LED Indicator), 전기도아락 (전자석잠금장치Electromagnetic lock, 데드볼트 Electric deadbolt,

매립형,노출형), 비상스위치 (Exit 버튼)로 구성되어있습니다.

한쪽 문이 열리면 반대편 문이 잠김상태를 유지하며, 표시장치램프의 녹색LED가 동작중으로 표시됩니다.

문이일정시간 이상 열려있으면 부저 멜로디가 울려 사용자가 문을 닫아야만 부저알람이 사라집니다.

(옵션 : 문열림시 알람시간 설정가능 0초,5초,10초 등, 스피커에서 멜로디 소리가 발생)

LED Indicator 도어인터락 표시동 (작동중,사용중,비상버튼)

사진 삭제

사진 설명을 입력하세요.

Inter-lock system 인터락시스템 도면 및 업무분장

1.Inter-lock system 적용 room의 door lock 상태는 상시 open(오픈,개방), 도어1개 오픈시 다른 1개문은 인터락됨

2. 비상시 Emgergency switch (비상스위치,exit 버튼,푸쉬버튼)을 눌러 해당실의 잠금장치를 강제개방한다

3.Interlock controller (ICU,ACU)까지의 전원공급 및 배선공사는 전기공사 업체분

4. Clean panel (클린룸 조립판넬)내부 배관은 건축판넬공사 업체분, 비상스위치 자리파기,내부판넬에CD관 매립

하여 천장 콘트롤러까지 연결, 표시등자리 파기후 CD관 매립하여 천장콘트롤러까지 연결

5. 인터록 콘트롤러 (ICU,ACU)는 천정에 위치,220V연결위한 콘센트는 전기공사 업체분

6.DOOR OPEN (도어개방)시 표시등 (LED INDICATOR) 점등, 일장 시간 지연후 부저작동

7. 전기도어락 (Electric deadbolt,전기정 12V) 매립시 취부를 위한 문틀 및 문타공은 판넬공사 업체분

8. 화재시 LOCK 해제/제어를 유ㅣ해 화재수신반에서 ICU 콘트롤러까지 릴레이접점 제공은 전기공사 업체분 (옵션)

LED (LED INDICATOR), D (DEADBOLT LOCK),EB(EMERGENCY BUTTON), ICU (INTERLOCK CONTROL UNIT)

​

​

클린룸 조립판넬문에 전자석타입 잠금장치(PEM280A LED,5선방식,12V,Fail safe,정전시 열림)를 사용하여

내구성이 우수하고 잔고장이 없습니다. 매립형 잠금장치(Electric deadbolt,dropbolt)를 문틀 위에 매립

하거나, 손잡이 실린더 옆에 Electric strike 방식으로 설치시 좀더 깔끔하나 사전에 판넬문 설치시 미리

타공해놔야 깔끔하게 설치가 가능합니다. 콘트롤러는 (ACU) 천장 점검창 근처에 설치하여 AC220V를

연결하여 사용하고, 배전반에 전원차단기를 통해서 전기를 받는다.

디스플레이는 적색,녹색램프,비상스위치(해제, 도어개방버튼),스피커 (도어개방알람)로 되있으며,

추가적으로 경광등을 사용하여 직원들이 쉽게 알아볼수 있습니다. Air shower,air-interlock, Interlocking

system,door inter lock system,에어샤워,손소독기,슬라이딩 자동문, 화재신호 연동,DI-200 MSC-2000

​

​

제약회사 클린룸 도어락인터락시스템 설치, 청정대기실, 조립판넬문과 방화문 2개 연동,3개문 제어

전기도아락(전자석락,EM락,이앰락,이엠락) PEM300,PEM280A,PEM260,PEM70,PEM60,EM300,EM180,YN60S,

YM-70NS,YM-40,YM280LED YLI,YM500,YM-350WS,PEM-380WS,EM-380,BHL2501S,MLSH01,TRIMEC Z4

GL-1200R,GL-600R,EM-660P,GE-100,GE-200,GE-1000,GE-1000Y,GE-5000,GE-7000,GE-WP300,GE-WP500

방수이엠락,Waterproof EM lock fail safe Superlock,Glonexs,VGSE,BEHOST,GIANNI,GEM,TRICARE 옥상

강화유리문 데드볼트 GD-S1000,GD-US1000,GD-2000 매립형,노출형,GD-100,GD-1000,GD-3000,GD-5000

GD-6000,GD-6100,GD-7000,GD-8000,GD-9000 문상태모니터링,문감지스위치(자석스위치, NO.NC.COM)

DB-1800,KDB-100,DB-1805,PDB300,PDB100,YB300,YB-100+,WINGSAFE WB300,WB200,문열림,닫힘감지

180도 스윙도아 자동문,목재문,철문,양개도아,DB-100,DB-200,ACE-100M Secuace, fail secure 정전시

닫힘타입, 방화문문틀잠금장치 도아스트라이크 (Electric strike DC24V) DES-301M, DES107,GS1000M

GS-2000,GS-2600,GS-3000,GS-9000,GS-AST ASR, MIWA,SHOWA EDM-105,EDM-103,PGS704,PEGASUS

PGS-703,PST138S,PST105,PST130,GK300 9-12,GK300M 9-24,SST-2500,SST-2505 비상문자동개폐장치

KDB-100,GD2000 Hardlock,Glonexs,승강기 안정장치,엘리베이터 잠금장치 DB-105,MIWA AST/ASR

ML1500P HT-DS,ML01,ML02,ML2500,MLSH01,MLM01,MLM02,ML600P,Vanguard security enginnering corp

Kunshan innovative technology electronic corp.ML1200,ML800,클린룸DOOR 인터락설치,크린룸 청정실

clean room 갱의실,탈의실 GMP시설,2개도어 연동 제어, 3도어,4도어 에어락,CU푸드플레닛 문막

화장품원료,의약품원료 공장



​ ​		​ ​
